Hersteller: Lumberg Connect

Mit der Serie Micromodul™ bietet Lumberg Steckverbinder für indirektes Stecken in Schneidklemmtechnik (IDT) im Raster 1,27 mm. Sie ermöglicht vier- bis 26-polig, mit unternickelten und verzinnten Kontakten sowie mit geschlossenen Seitenwänden, eine indirekte Verbindung der Flachbandleitung mit dem Gegenstück auf der Leiterplatte – eine sehr platzsparende und preisgünstige Lösung.

Geeignet für Rasterstegleitungen mit Querschnitt 0,08 bis 0,15 mm², in Schneidklemmtechnik anschließbar, im Temperaturbereich von -40 bis +120 °C einsetzbar und mit einer Bemessungsspannung von 32 V AC, zeigt diese Serie für indirektes Stecken seine vielseitige und komfortable Anwendungsbreite für Signal- und Kleinlastströme bis 1,2 Ampere.

Eine Übersicht der verfügbaren Typen, weitere technische Daten sowie Datenblätter finden Sie in unserem Onlineshop.

Lumberg, der Spezialist für zuverlässige und vielseitige Verbindungslösungen, hat sein Produktportfolio im Bereich Rundsteckverbinder M16 erweitert.

Die neuen Steckverbinder in der Schutzklasse IP40 sind steckkompatibel nach IEC 61076-2-106 und IEC 60130-9. Zahlreiche Typen, von 3- bis 14-polig, mit und ohne 360°-Schirmung, sind nun erhältlich.

Die einfache Montage in Löt- und jetzt neu auch in Crimptechnik umfasst Ausführungen für 4G/5G-Mobilfunknetzwerke nach AISG-Spezifikation. Dabei sind die SWUM™-Varianten auch im ungesteckten Zustand dicht.

Das Steckverbindersystem eignet sich für Signal- und Lastströme bis 5 A.

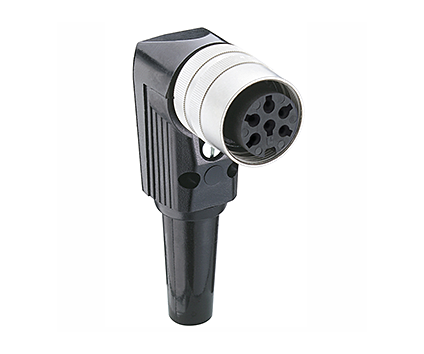

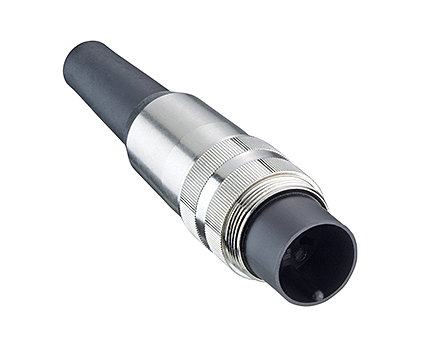

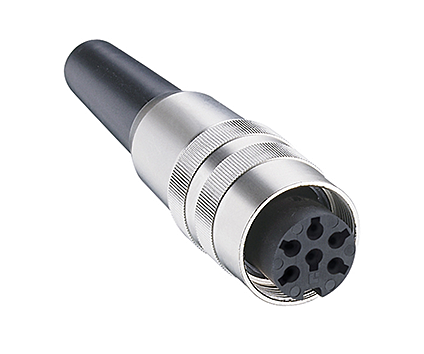

Serie KVxxC	Serie SVxxC	Serie WKVxxC	Serie WSVxxC

Eine Übersicht aller verfügbaren Ausführungen und weitere technische Informationen erhalten Sie in unserem Onlineshop.

Die neuen Klinkeneinbaubuchsen nach  JIS C 6560 JC35J3A zeichnen sich durch die Verwendung von optimierten Materialien und eine schnelle Verfügbarkeit aus.

Für Temperaturbereiche von -20 °C bis +70 °C geeignet, lassen sich bis zu 5000 Steckzyklen realisieren. Dabei werden die Steckverbinder zuverlässig mit einer Ziehkraft von 3-30 N gehalten.

Die 3,5 mm Kupplungen sind sowohl als stehende sowie als abgewinkelte Version für die Montage auf der Leiterplatte erhältlich. Damit eignen sich diese Steckverbinder für den Einsatz in hochwertigen Schaltungen und Geräten.

Eine Übersicht der bestellbaren Varianten sowie weitere technische Informationen erhalten Sie in unserem Onlineshop.

Im Zuge der ständigen Sortimentsaktualisierung finden Sie ab sofort die Lumberg Connect Serie 65 in unserem Lieferportfolio.

Die steckbaren Schraubanschlussklemmen (KS / KSC) im Raster 5,0 mm sind platzsparend, verstecksicher und verriegelbar. Sie besitzen einen Klemmkörper mit Drahtschutz und sind teilungsgerecht anreihbar.

Entsprechende Gegenstücke zur Platinenmontage werden in gerader (KB / KBQ) und gewinkelter Ausführung (KBWO) angeboten. Diese Buchsenleisten sind mit einreihigen oder doppelreihig versetzten Lötstiften verfügbar.

Das Steckverbindersystem lässt sich Dank verfügbarer Polzahlen von 2- bis 10-polig sowie  Anschlussquerschnitten von bis zu 4,0 mm² sehr flexibel einsetzen. Dabei sind Last- bzw. Signalströme von bis zu 10 A kein Problem.

Eine UL/CSA Approbation runden die Eigenschaften der Serie 65 ab.

Lumberg Connect kündigt die Serien 2,5 MB und 2,5 MBPH zum 31. Dezember 2019 ab.

Kunden für diese Produkte haben noch bis zu diesem Datum Gelegenheit, uns ihren Bedarf mitzuteilen. Die genannten Stückzahlen werden dann noch in der Fertigung berücksichtigt.

Bitte nehmen Sie bei Ihren Planungen auch zur Kenntnis, dass Lumberg Connect für diese Serien keinen Ersatz anbietet.

Lumberg Connect GmbH gibt die Abkündigung der Produktgruppen Multimodul 3810 und 3820/21 bekannt.

Die Warengruppe 3810 wird dabei ersatzlos aus dem Sortiment genommen, wohingegen die Gruppe 3820 durch Produkte der Serie 3823 ersetzt werden können. Dabei ist jedoch zu berücksichtigen, dass diese Artikel mit Crimpkontakten bestückt werden und somit gegebenenfalls zusätzliches Fertigungsequipment notwendig ist.

Für beide abgekündigte Produktgruppen sind noch begrenzte Stückzahlen als Last-Time-Buy Option beim Hersteller verfügbar.

Wenden Sie sich im Bedarfsfall an Ihren Kundenbetreuer.
